一：型号：SX1801 投入式液位计

采用全智能技术， 体现世界一流液位变送器工艺；结构紧凑、坚固、重量轻、便于安装、使用方便、 免维护；零点量程可以在外部调节，迁移范围宽；带液晶显示可通过按键对变送 器参数进行组态。适用于多种场合全天候恶劣危险环境和各类腐蚀性介质。

二：量程：0～0.2kPa～60MPa (量程<1kPa 时只可测量无腐蚀或若腐蚀性介质) 具体产品的量程详见产品铭牌。

测压形式：表压(G) 绝压(A) 密封压(S) 负压(N) 补偿温度：(-10～70)℃

工作温度：(-30～85)℃ 综合精度：0.2 级， 0.25 级，0.5 级

输出选择：(4～20)mA；(1～5)V? (具体产品的输出详见产品铭牌)

电源电压：24V DC,? 区域范围:12V-32V

三、接线方式

卸下变送器接线端的旋盖，可以看到下图所示的接线端子。

典型接线图如下图：

四、结构尺寸

产品外壳：合金铝； 主体结构：不锈钢；

涂层：塑料喷塑；

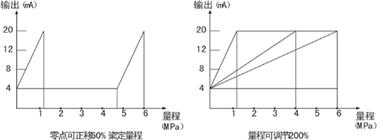

五、零点量程迁移（需此功能，定货时请说明）

零点迁移为最大量程的 50%；量程调节为极限量程的 200%FS。 例如：极限 量程为 6MPa 的 SX1801投入式液位变送器型，其零点可迁移到 3MPa， 量程可在 3～6MPa 内任意调节。（如下面所示）

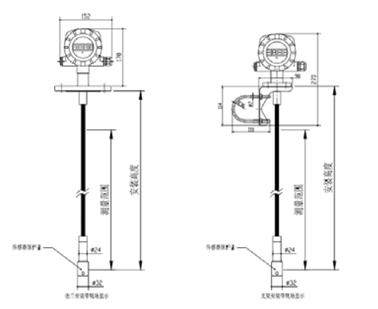

六、安装方式

SX1801 投入式液位变送器型安装请参见下图）。
