型号：SX3851GP智能压力变送器

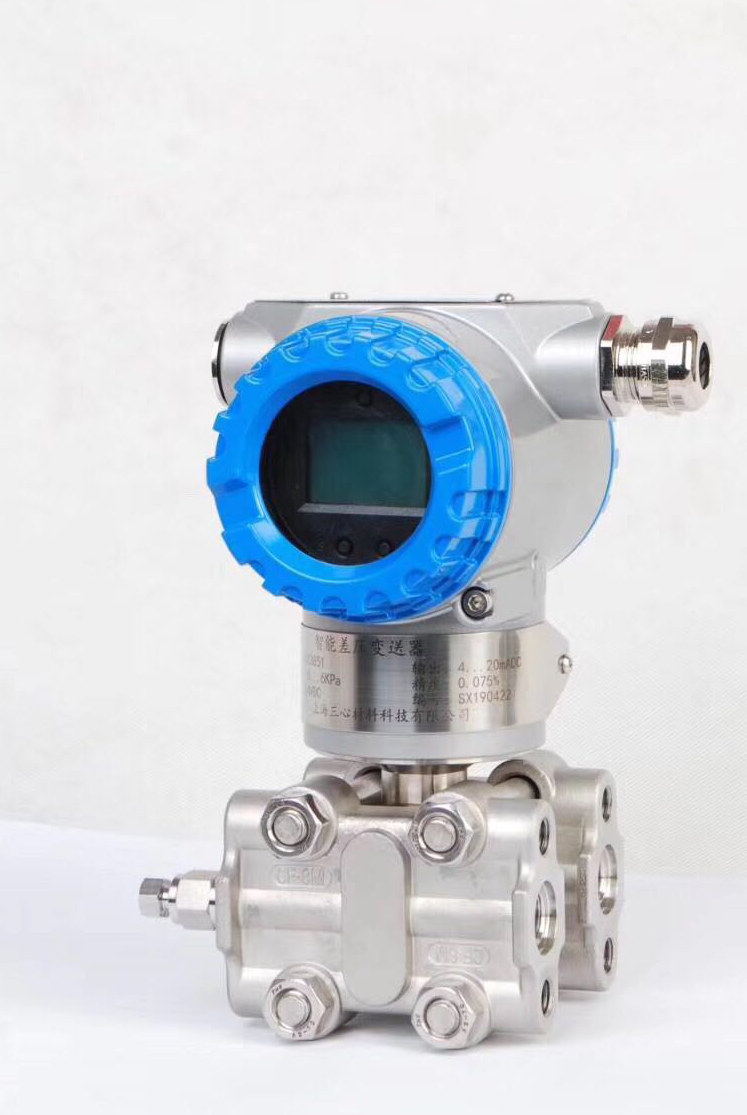

1：外形图

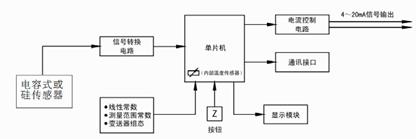

2：工作原理：

3：智能线路板

1) A/D转换 A/D转换电路采用专用低功耗集成电路，将解调器输出的模拟量

电流转换成数字量，精度可达18位，提供给微处理器作为输入信号。

2) 微处理器

智能变送器的微处理器控制 A/D 和 D/A 转换工作，也能完成自诊 断及实现数字通讯。工作时，一个数字压力值被微处理器所处理，并 作为数字存储，以确保精密的修正和工程单位的转换。此外，微处理 器也能完成传感器的线性化、量程比、阻尼时间以及其它功能设定。

3) EEPROM存储器 EEPROM存储所有的组态，特性化及数字微调的参数，此存储器为

非易失性的，因此即使断电，所存储的数据仍能完好保持，以随时实 现智能通讯。

4) D/A转换 D/A转换将微处理器送来的经过校正的数字信号转换为4～20mA

模拟信号并输出给回路。

5) 数字通讯 带有HART协议的变送器可通过一台通讯器，对智能变送器进行测

试和组态。或者通过任意支持HART通讯协议的上位系统主机完成通 讯。HART协议使用工业标准的BELL202频率相移键控（FSK）技术，以 1200Hz或2000Hz的数字信号叠加在4～20mA的信号上实现通讯，通讯时，频率信号对4～20mA的过程不产生任何干扰。无HART协议变送器 可通过专用的适配器和软件对智能变送器进行测试和组态。

6) 显示和按键 带有液晶显示的智能变送器可显示变送器测量的压力值、电流

值、0%-100%比例显示以及传感器的温度值，同时可通过液晶面板上 的按键对变送器进行组态。

无显示的智能变送器也可通过线路面板上的S和Z按键对变送器 进行清零、有源校准等操作。
